Hello seriell

Angelegt Samstag 04 Januar 2025

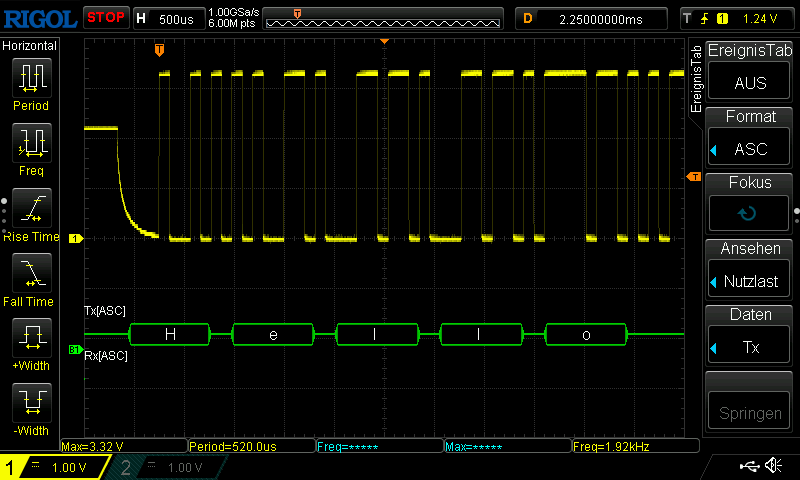

Wie sieht ein "Hello" auf einem seriellen Interface (RS232C) aus?

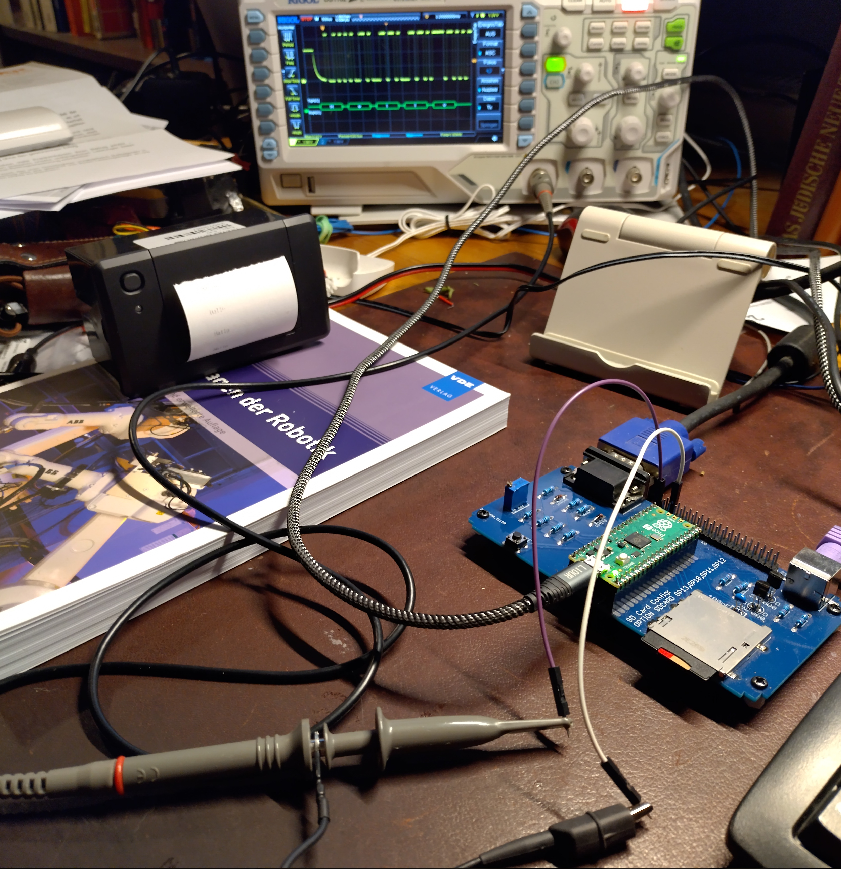

Erzeugt wurde das Bild durch Auslesen des "TX-Pins" eines RaspberryPi Pico. Eingestellt waren 9600 Baud 8N1.

Der Pico wird mit PicoMiteVGA MMBasic RP2350A Edition V6.00.01 betrieben. Das Oszilloskop in den "Single" Mode versetzt, damit es genau ein Signal aufnimmt und dann stoppt.
Zum Dekodieren wird die MATH-Funktion des RIGOL DS1102 verwendet.

Die Basic Befehle zur Ausgabe:

SetPin GP1,GP0,COM1
Open "COM1:9600" AS #1
Print #1,"Hello"
Close #1

Durch den SetPin GP1,GP0,COM1 Befehl wird der Pin 1 (=GP0) des Pico zum TX-Signal der seriellen Verbindung. Dort ist der Messeingang des Oszi angeschlossen. Die gemeinsame Masse bildet Pin 38 (GND).
